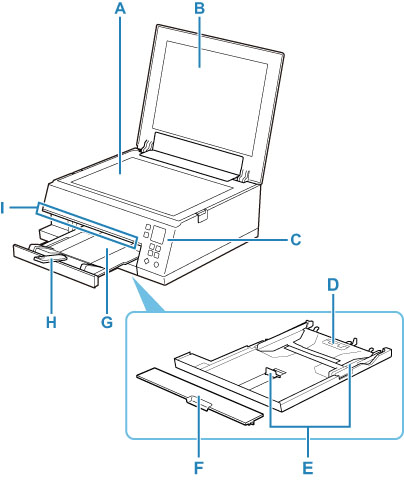

Hình chiếu phía trước
- A: Màn quét
- Nạp bản gốc tại đây.
- B: Nắp tài liệu
- Mở để nạp bản gốc trên màn quét.
- C: Bảng thao tác
-
Sử dụng để thay đổi cài đặt của máy in hoặc vận hành máy.
- D: Cát-xét
-
Nạp giấy thường cỡ A4, B5, A5 hoặc Letter vào cát-xét rồi đưa giấy vào máy in.
- E: Thanh dẫn giấy
- Căn thẳng với cạnh phải/cạnh trái/mặt trước của chồng giấy.
- F: Nắp cát-xét
- Tháo để nạp giấy vào cát-xét.
- G: Khay giấy ra
- Giấy đã in được đẩy ra. Kéo ra trước khi in.
- H: Giá đỡ giấy ra
- Mở rộng để đỡ giấy được đẩy ra.
- I: Thanh trạng thái
- Sáng hoặc nhấp nháy để cho biết máy in đang hoạt động hoặc khi xảy ra lỗi.

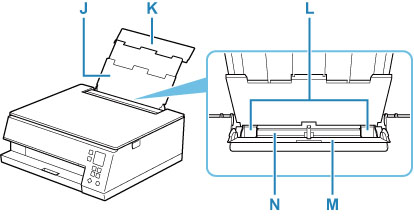

- J: Giá đỡ giấy
- Mở rộng để nạp giấy vào khay sau.
- K: Nắp khay sau
- Mở để nạp giấy vào khay sau.
- L: Thanh dẫn giấy
- Căn thẳng cả hai cạnh của chồng giấy.
- M: Nắp khe nạp
-
Ngăn bất cứ vật gì rơi vào trong khe nạp.
Mở nắp khe nạp ra để trượt thanh dẫn giấy, và đóng nắp lại trước khi in.
- N: Khay sau
-
Nạp giấy tại đây. Bạn có thể nạp cùng một lúc hai tờ trở lên có cùng kích cỡ và loại giấy, và nạp tự động lần lượt từng tờ một.
